一、板框壓濾機的運行特點
板框壓濾機是目前常用的過濾設備，多用于洗煤、選礦、污水處理等行業。板框壓濾機的過濾過程分為四個階段。
(1)一階段(給料期)，隨著給料泵的開啟和運行，壓濾機工作空間內的物料從無到有，逐漸增加，壓力從零逐漸上升，直至工作空間充滿物料。
(2)二階段(壓濾階段)。在這個階段，壓榨機的工作空間已經充滿紙漿。在泵的壓力下，物質介質中的水分被聚攏布擠出，壓力平緩上升。
(3)三個階段(保壓期)。在這個階段，壓濾機的工作空間被物料填滿，不再有水被濾出。本發明依靠泵的壓力，通過板框?qū)⑽锪蠅撼娠灎?，滿足物料的含水量。
(4)四個階段(卸料期)在這個階段，逐漸打開板框，使餅塊落到刮板輸送機上，直至卸料完畢。以上四個階段為一個循環，反復運行，即為板框壓濾機的工作過程。
二。板框壓濾機對進料泵的要求
板式壓濾機的每個工作階段對進料泵都有不同的要求。
(1)人力泵的要求在人力期的一階段，泵壓隨著壓濾機腔內物料的增加而不斷增加。在這個階段，壓濾機的壓力從無到有，是一個逐漸變大的過程，相應的泵壓也是一個逐漸變大的過程。泵啟動后，從較大的流量開始運行，隨著壓力的變大，流量逐漸減小。在這一階段，泵在大流量運行時，泵軸、軸承組件等零件承受較大的徑向載荷，要求泵的特性曲線急劇下降，減少與設計工況的偏差，降低泵零件的應力；同時要求泵具有良好的汽蝕性能，以適應大流量運行的特殊工況。
(2)二和第三階段壓濾和保壓。在這一階段，壓力進一步增加，泵流量進一步減少，直至關閉。壓濾機通過泵的壓力將物料壓成濾餅。因此，要求泵的死揚程應與壓濾機的壓力要求相匹配。壓濾機的進料泵壓力太低，水分高，濾餅難以形成，達不到標準。如果壓力過高，超過壓濾機的壓力要求，濾布就會損壞。
(3)四級卸荷期間對泵無特殊要求。

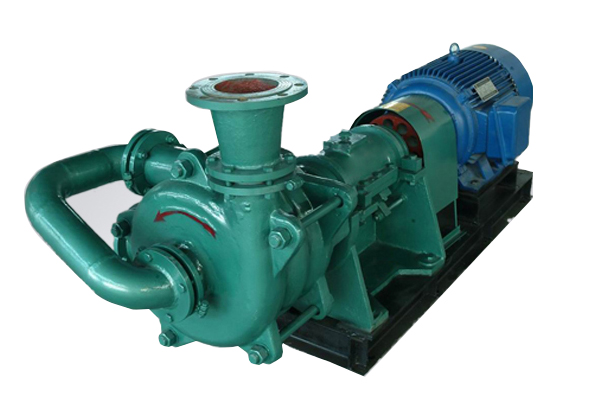

三。板框壓濾機入料泵的選擇和設計考慮
根據板框壓濾機入料泵的特殊工況，如果壓濾機入料泵選用扁平特性，會出現以下問題:在泵啟動初期，即入料初期，泵以大流量運行，產生嚴重的氣蝕，產生很大的振動和噪聲，同時承受較大的向下徑向力載荷。在保壓期間，泵在死點運行，泵部件承受較大的向上徑向力載荷。在壓濾機的每個工作循環中，軸、軸承和軸封。因此，要求壓濾機入料泵的特性曲線越陡越好。壓濾機入料泵為特殊工況用泵，其設計要求如下。
1)壓濾機泵在全流量范圍內運行，要求特性曲線急劇下降，以降低流量偏差系數k，從而降低泵的徑向力f。
2)泥漿密度為1.2~ 1.3x 10kg/m。磨損不是主要問題，可以考慮提高泵速N。提高轉速有利于增加泵特性曲線的陡降。
3)同時，在設計過程中應減小葉片出口角β2和葉片出口寬度B2；軸向投影傾斜，葉片伸向進口，增加靜距s，以獲得較陡的泵特性曲線。
4)泵在全流量范圍內運行，要求泵須具有良好的汽蝕性能；部件、軸等零件的使用壽命應按更惡劣的工況進行校核計算。同時，電機的選擇也要根據泵的功率較大來計算。
5)傳動形式的選擇，盡量選擇直接傳動的泵，而不是皮帶傳動，避免增加皮帶張力對軸向構件產生的附加徑向力。
6)壓濾機的壓力要求一般為0.6~ 1.0MPa，所選壓濾機的進料泵到壓濾機入口的壓力必須在壓濾機的壓力要求范圍內。如果壓力過低，水分超標，餅難以形成，不利于出料；如果壓力過高，濾布會被損壞。
